有很多液位控制場合，僅僅需要一些簡單液位控制功能，這時就可以采用通用液位控制報警器UGKY。通用液位控制報警器UGKY可接入1個或2個GKY液位傳感器，内置數碼開關，通過設置可以選擇自動供水、自動排水、水滿報警、缺水報警、水泵缺水保護等多種工作模式。配一個液位傳感器的型号爲UGKY-1T，配二個液位傳感器的型号爲UGKY-2T。爲了方便使用，均具有接線柱式UGKY和插頭式UGKY-BJ兩種形式。

一點接線柱式UGKY-1T:配1個GKY液位傳感器，可設置爲有水報警或缺水報警工作模式。

一點插頭式UGKY-BJ-1T:配1個GKY液位傳感器，可設置爲有水報警或缺水報警工作模式。

二點接線柱式UGKY-2T:配2個GKY液位傳感器，可設置爲自動供水、自動排水、上限水滿報警、下限缺水報警、水泵缺水保護等多種工作模式。

二點插頭式UGKY-2T:配2個GKY液位傳感器，可設置爲自動供水、自動排水、上限水滿報警、下限缺水報警、水泵缺水保護等多種工作模式。

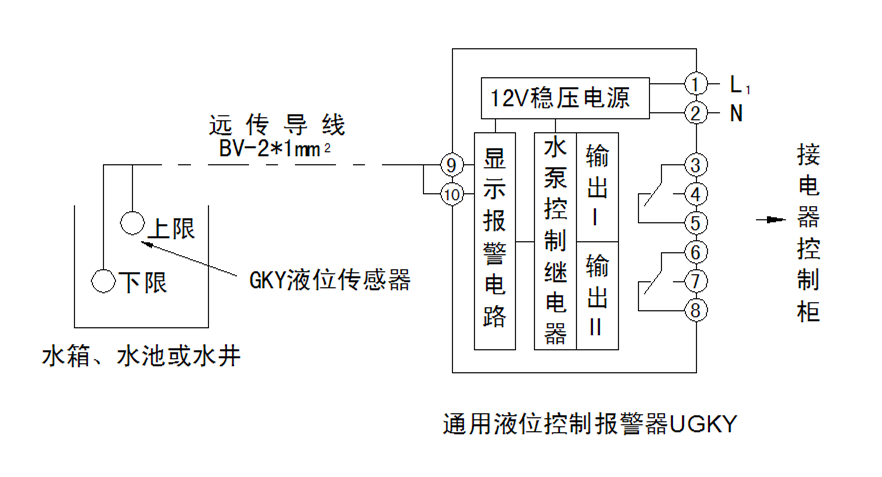

一、通用液位控制報警器UGKY工作原理圖

    通用液位控制報警器UGKY可以接入1個或2個液位傳感器。繼電器觸點負荷10A/220V，工作于GKY和GKYU兩種方式。

★GKY工作方式：繼電器輸出1和輸出2同步工作，可以設置爲供水型和排水型。供水型低位吸合高位斷開，排水型高位吸合低位斷開。

★GKYU工作方式：繼電器輸出1爲上限繼電器，在上限傳感器有水時吸合。輸出2爲下限繼電器，在下限傳感器無水時吸合。客戶可以根據具體需要來選擇。

二、UGKY外型尺寸及示意圖

    UGKY有接線柱式和插頭式兩種，外形尺寸均爲長150寬90高70mm。

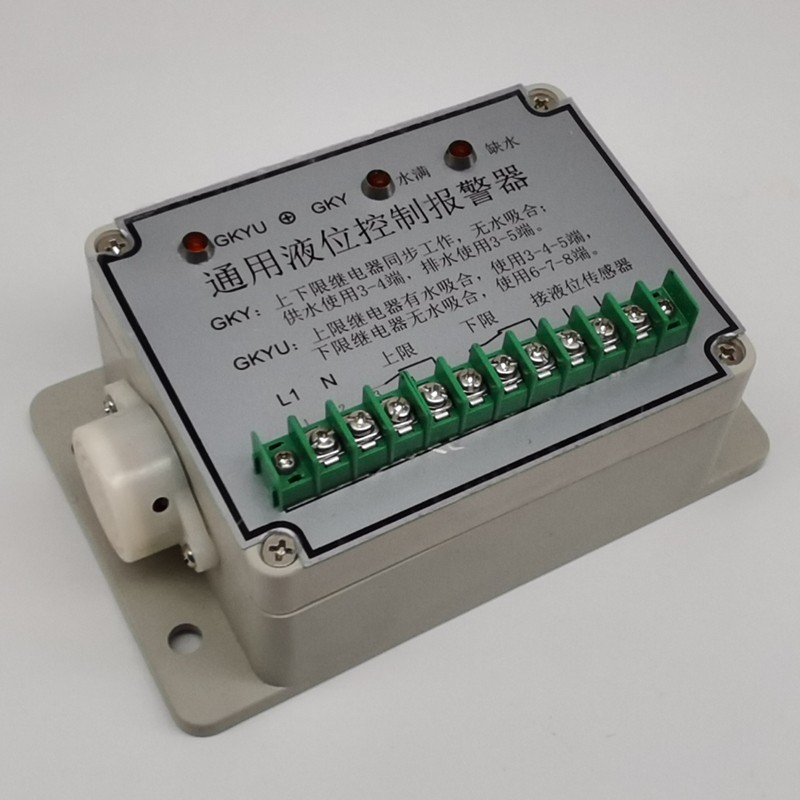

    接線柱式UGKY-1T、UGKY-2T如下圖：

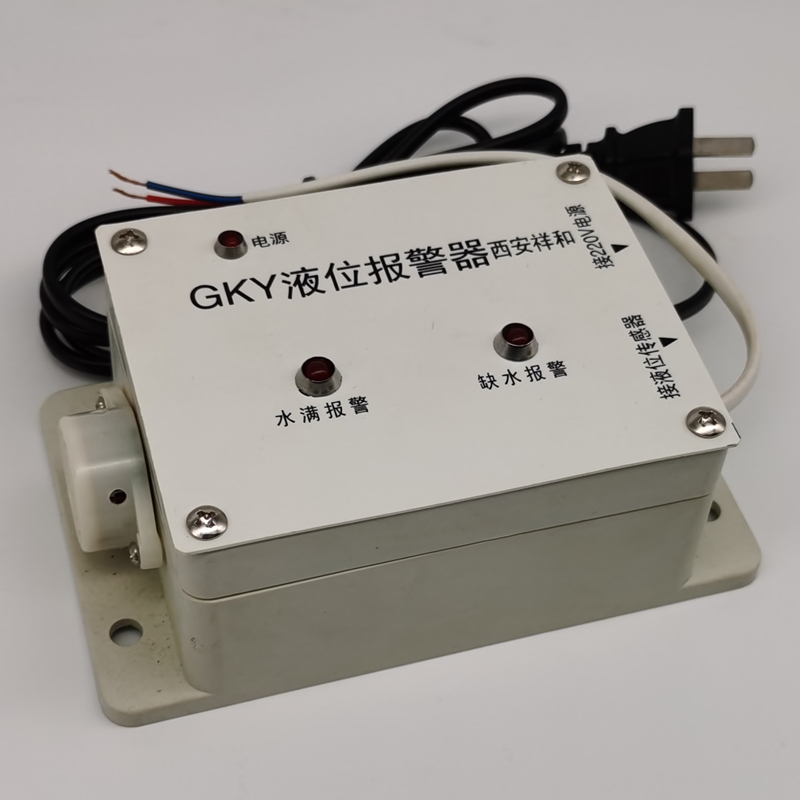

         插頭式UGKY-BJ-1T、UGKY-BJ-2T如下圖：

三、工作方式選擇

UGKY可以工作于多種模式，打開上蓋撥動數碼開關可以進行工作方式選擇。

  開關撥至上方爲通位on，開關撥至下方爲斷位off。

1、自動供水

  這時繼電器輸出Ⅰ和輸出Ⅱ同步工作，低位吸合高位斷開。如果不需要報警時将7、8位撥至on。

2、自動排水

  這時繼電器輸出Ⅰ和輸出Ⅱ同步工作，高位吸合低位斷開。如果不需要報警時将7、8位撥至on。

  3、二點監控二位輸出模式

     這時繼電器輸出Ⅰ對應上限傳感器，在上限有水時吸合。輸出Ⅱ對應下限傳感器，在下限無水時吸合。用戶可以靈活使用。如果不需要報警時将7、8位撥至on。

  4、水泵缺水保護

     這時繼電器輸出Ⅰ和輸出Ⅱ同步工作，低位吸合高位斷開，缺水報警。

    水井中水泵經常因爲缺水被燒掉，該模式繼電器工作于GKY方式。将繼電器常閉觸點串聯接入控制箱二次控制回路，這樣在水井水位低于下限傳感器時禁止水泵啓動并報警，直到水位高于上限傳感器時再允許水泵啓動。注意這2個傳感器距離要近一些，以保證盡快恢複允許水泵啓動。

5、水滿、缺水報警

    安裝一個液位傳感器，可用于水滿報警同時上限繼電器吸合。将這個傳感器固定于某個特殊位置，這個位置有水或其他液體時，報警器将發出聲光報警。報警器可以安裝在值班室，以便于監控是否有異常現象發生。比如，管道爆裂，或特殊天氣，地下室有被淹的可能，這時報警器會提醒工作人員及早處理。

    安裝二個液位傳感器，當下限無水或上限有水時，相應繼電器吸合并發出聲光報警。

    安裝一個液位傳感器，将數碼開關6撥至on時爲缺水報警，即在這個傳感器無水時下限繼電器吸合并發出聲光報警。

四、典型應用方案

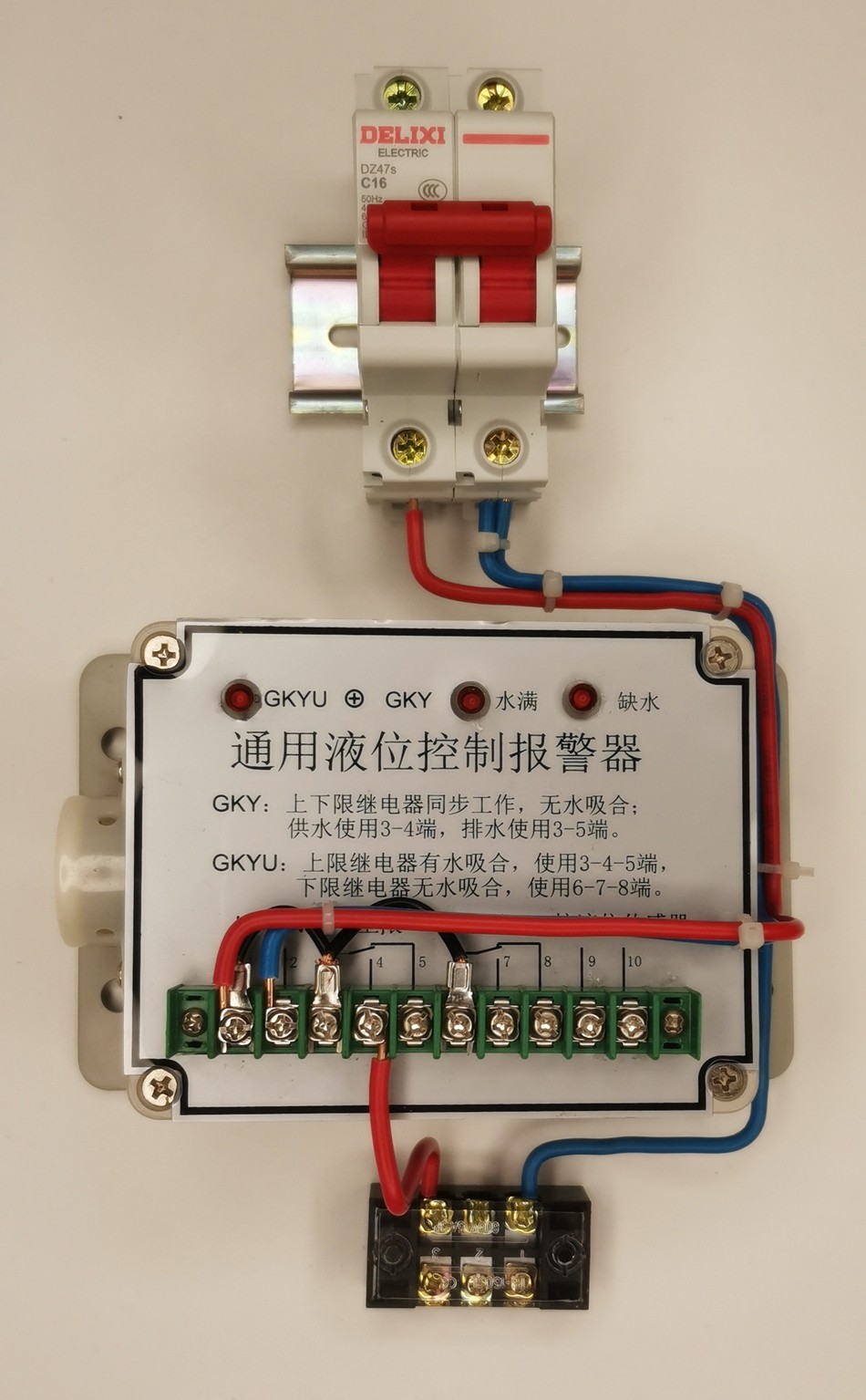

    UGKY可以通用的GKY液位控制設計方案控制多台三相水泵，也可以做成簡單的配電盤直接控制單相水泵或電磁閥。簡單的配電盤如下圖：
