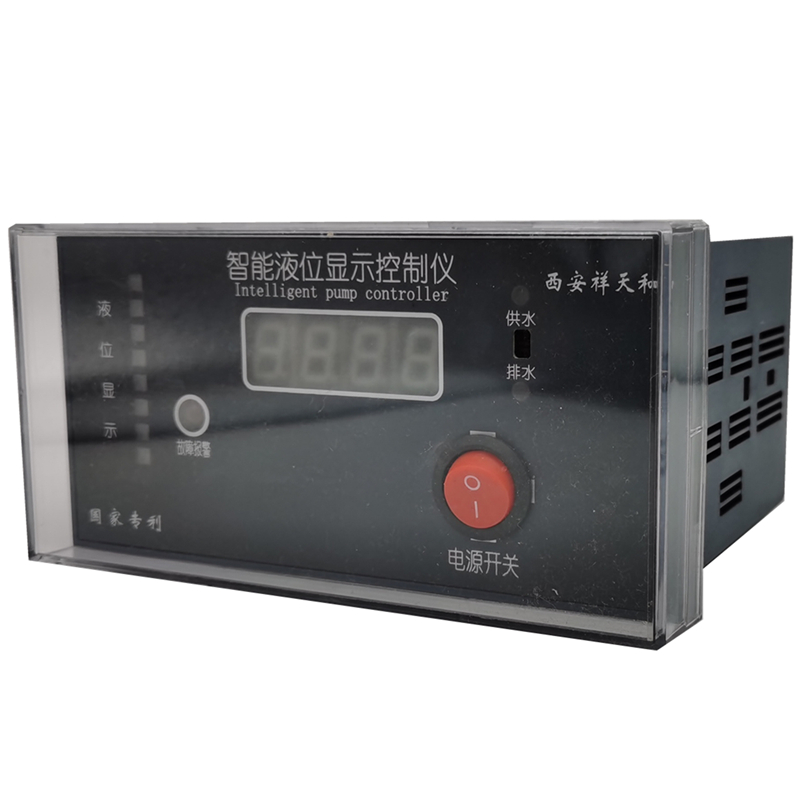

在很多液位控制場合，并不一定是單一的供水排水功能，往往有許多其它的控制需求。爲滿足多種功能的液位控制需求，設計了可以靈活使用的GKYU系列儀表。GKYU配多個GKY液位傳感器，每一個液位傳感器分别對應一組輸出點，多點監控多位輸出，客戶可以根據需求靈活使用。主要有以下幾種型号：

GKYU-2T配2個GKY液位傳感器有2組繼電器輸出；

GKYU-3T配3個GKY液位傳感器有3組繼電器輸出；

GKYU-4T配4個GKY液位傳感器有4組繼電器輸出；

GKYU-5T配5個GKY液位傳感器有5組繼電器輸出。

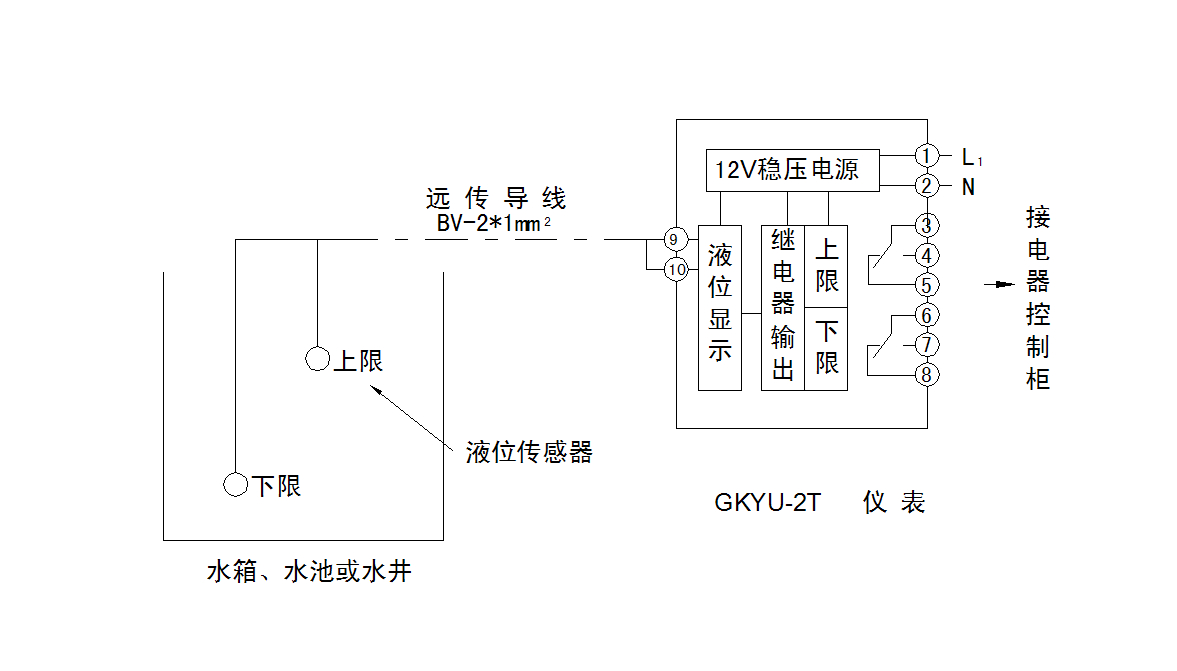

一、GKYU-2T工作原理圖

★繼電器輸出觸點負荷220V5A，其工作方式爲無水吸合：

上限無水時3-4吸合，3-5斷開；有水時3-4斷開，3-5吸合。

下限無水時6-7吸合，6-8斷開；有水時6-7斷開，6-8吸合。

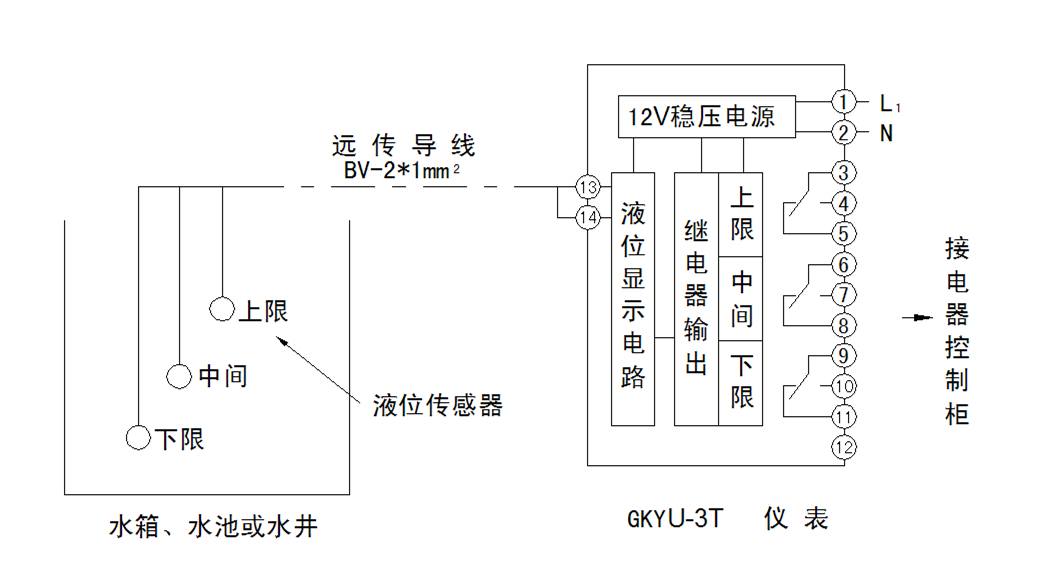

二、GKYU-3T工作原理圖

★繼電器輸出觸點負荷220V5A，其工作方式爲無水吸合：

上限無水時3-4吸合，3-5斷開；有水時3-4斷開，3-5吸合。

中間無水時6-7吸合，6-8斷開；有水時6-7斷開，6-8吸合。

下限無水時9-10吸合，9-11斷開；有水時9-10斷開，9-11吸合。

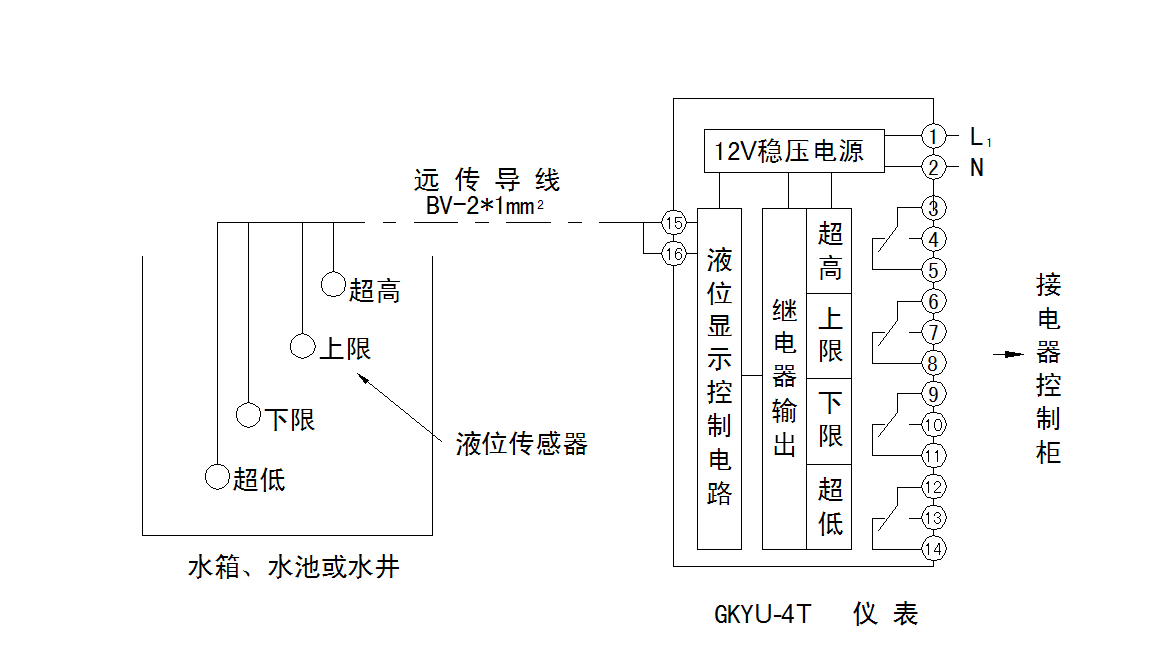

三、GKYU-4T工作原理圖

★繼電器輸出觸點負荷220V5A，其工作方式爲無水吸合：

超高無水時3-4吸合，3-5斷開；有水時3-4斷開，3-5吸合。

上限無水時6-7吸合，6-8斷開；有水時6-7斷開，6-8吸合。

下限無水時9-10吸合，9-11斷開；有水時9-10斷開，9-11吸合。

超低無水時12-13吸合，12-14斷開；有水時12-13斷開，12-14吸合。

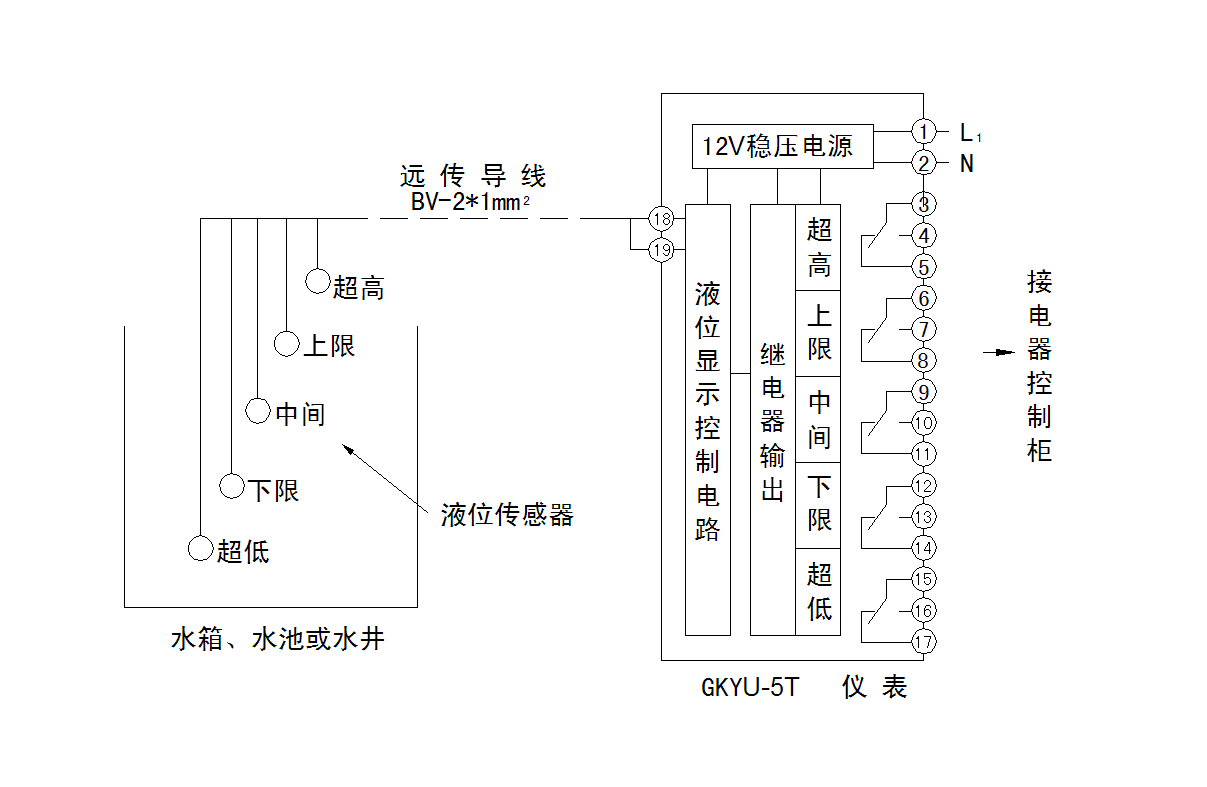

四、GKYU-5T工作原理圖

★繼電器輸出觸點負荷220V5A，其工作方式爲無水吸合：

超高無水時3-4吸合，3-5斷開；有水時3-4斷開，3-5吸合。

上限無水時6-7吸合，6-8斷開；有水時6-7斷開，6-8吸合。

中間無水時9-10吸合，9-11斷開；有水時9-10斷開，9-11吸合。

下限無水時12-13吸合，12-14斷開；有水時12-13斷開，12-14吸合。

超低無水時15-16吸合，15-17斷開；有水時15-16斷開，15-17吸合。

五、GKYU儀表外形尺寸

GKYU儀表外形爲130（深）×149（寬）×74（高），開空尺寸爲151（寬）×76（高），單位：mm 。如下圖：

該系列儀表每一個液位監控點都對應一組常開常閉觸點，客戶可以靈活選擇使用。
