GKY2-3T、GKY3-4T、GKY4-5T分别爲控制2台泵、3台泵、4台泵循環交替使用的專用液位控制儀表，除了具有液位顯示、供排水設置外，還具有如下功能：

★循環交替使用：是指一台泵工作一個循環後，下一次啓動另一台泵工作。這種方式可防止備用泵長期閑置而發生鏽死現象。

★應急時同時自動功能：是指在緊急情況下多台泵同時工作。如供水型在最低水位缺水，排水型最高水位有水報時多台泵同時啓動。

★故障自動投入報警功能：即當一台泵發生故障時，另一台泵自動投入工作，同時儀表發出聲光報警。

★超時換泵功能：即一台泵工作超過6小時，則自動切換另一台泵。

★超高超低液位報警功能：供水型最低水位缺水報警，排水型最高水位有水報警。

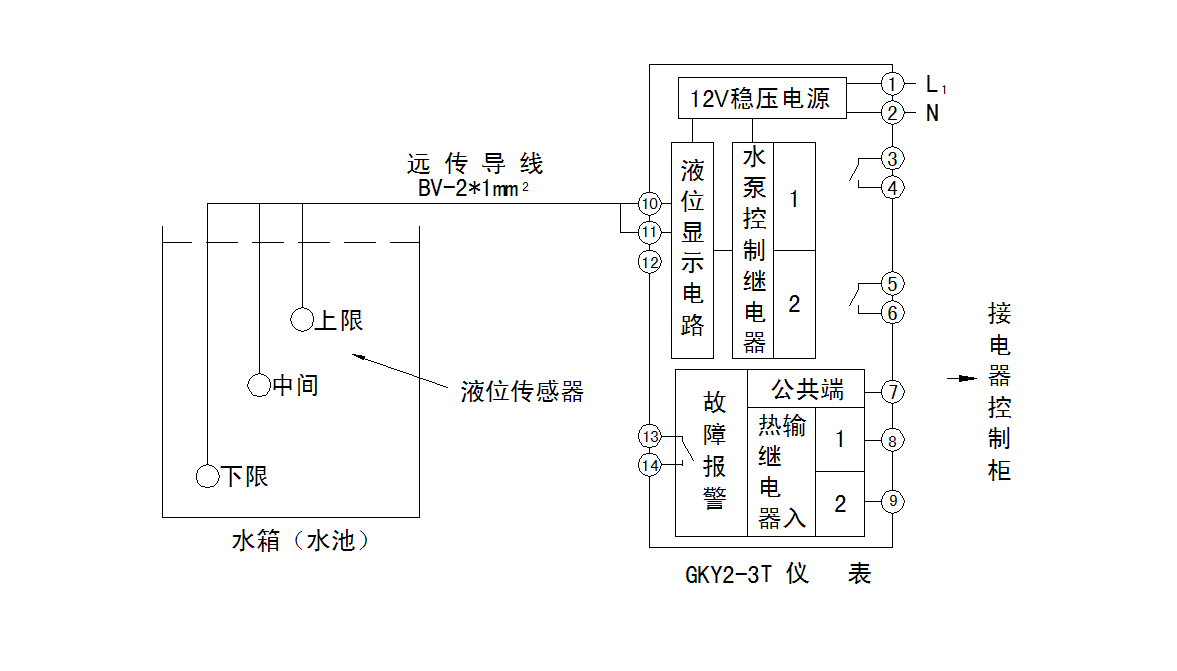

一、GKY2-3T雙台泵循環交替使用液位控制儀工作原理

    水泵控制繼電器有1、2二組輸出端，可以分别控制1号、2号二台水泵，具體工作方式如下：

★供水時：在水位低于中間傳感器時啓動一台泵供水，水位上升至上限時停泵。當水位再次下降至中間傳感器時則啓動另一台泵，如此二台泵循環交替使用。如果一台泵供水不及時，水位繼續下降，低于下限傳感器時則兩台泵同時啓動供水。關泵時按照先開先關的順序，逐步關泵。水位上升至中間傳感器時關一台泵，上升至上限傳感器時再關一台泵，這時二台泵全部關閉。

★排水時：在水位高于中間傳感器時啓動一台泵排水，水位下降至下限時停泵。當水位再次上升至中間傳感器時則啓動另一台泵，如此二台泵循環交替使用。如果一台泵排水不及時，水位繼續上升，高于上限傳感器時兩台泵同時啓動排水。關泵時按照先開先關的順序，逐步關泵。水位下降至中間傳感器時關一台泵，下降至下限傳感器時再關一台泵，這時二台泵全部關閉。

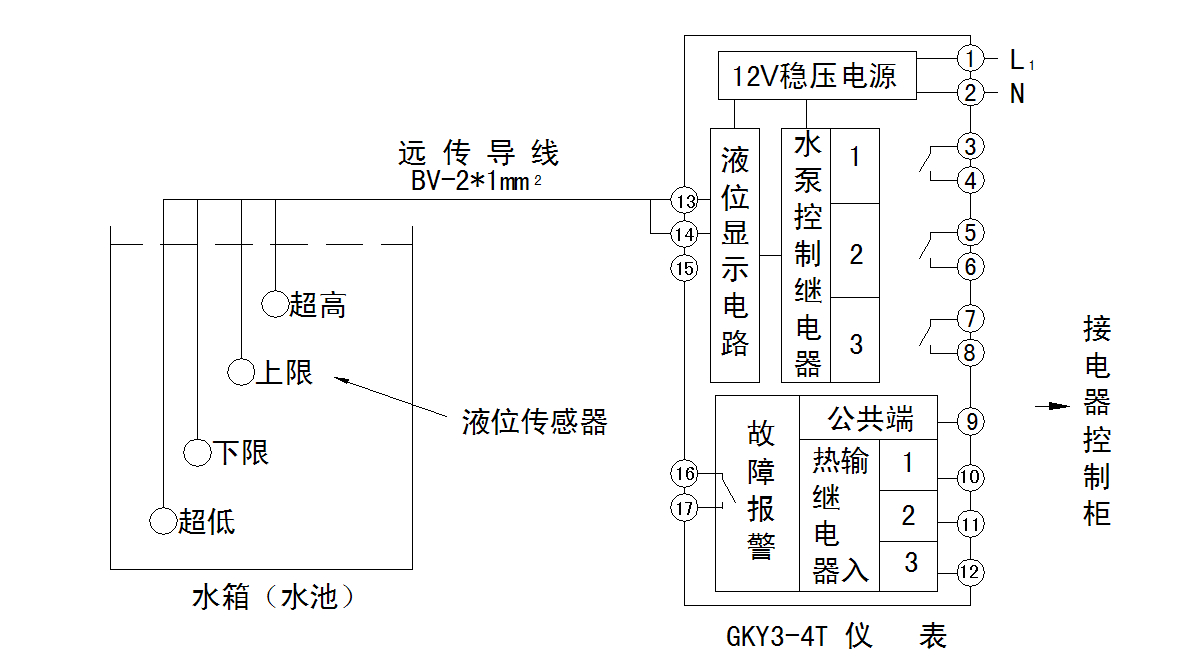

二、GKY3-4T三台泵循環交替使用液位控制儀工作原理

    水泵控制繼電器有1、2、3三組輸出端，可以分别控制1号、2号、3号三台水泵，具體工作方式如下：

★供水型：在水位低于上限傳感器時啓動一台泵，三台泵循環交替使用（三台泵中循環選一台泵工作）。一台泵供水不足，水位繼續下降低于下限傳感器時啓動第二台泵（三台泵中循環選二台泵工作）。兩台泵供水不足，水位繼續下降低于超低傳感器時啓動第三台泵，這時三台泵同時啓動。關泵時按照先開先關的順序，逐步關泵。水位上升至下限傳感器時關一台泵，上升至上限傳感器時再關一台泵，上升至超高傳感器時再關一台泵，這時水泵全部關閉。

★排水型：在水位高于于下限傳感器時啓動一台泵，三台泵循環交替使用（三台泵中循環選一台泵工作）。一台泵排水不足，水位繼續上升高于上限傳感器時啓動第二台泵（三台泵中循環選二台泵工作）。兩台泵排水不足，水位繼續上升高于超高傳感器時啓動第三台泵，這時三台泵同時啓動。關泵時按照先開先關的順序，逐步關泵。水位下降至上限傳感器時關一台泵，下降至下限傳感器時再關一台泵，下降至超低傳感器時再關一台泵，這時水泵全部關閉。

三、GKY4-5T四台泵循環交替使用液位控制儀工作原理

    水泵控制繼電器有1、2、3、4四組輸出端，可以分别控制1号、2号、3号、4号四台水泵，具體工作方式如下：

★供水型：在水位低于上限傳感器時啓動一台泵，四台泵循環交替使用（四台泵中循環選一台泵工作）。一台泵供水不足，水位繼續下降低于中間傳感器時啓動第二台泵（四台泵中循環選二台泵工作）。二台泵供水不足，水位繼續下降低于下限傳感器時啓動第三台泵（四台泵中循環選三台泵工作）。三台泵供水不足，水位繼續下降低于超低傳感器時啓動第四台泵，這時四台泵同時啓動。關泵時按照先開先關的順序，逐步關泵。水位上升至下限傳感器時關一台泵，上升至中間傳感器時再關一台泵，上升至上限傳感器時再關一台泵，上升至超高傳感器時再關一台泵，這時水泵全部關閉。

★排水型：在水位高于于下限傳感器時啓動一台泵，四台泵循環交替使用（四台泵中循環選一台泵工作）。一台泵排水不足，水位繼續上升高于中間傳感器時啓動第二台泵（四台泵中循環選二台泵工作）。二台泵排水不足，水位繼續上升高于上限傳感器時啓動第三台泵（四台泵中循環選三台泵工作）。三台泵排水不足，水位繼續上升高于超高傳感器時啓動第四台泵，這時四台泵同時啓動。關泵時按照先開先關的順序，逐步關泵。水位下降至上限傳感器時關一台泵，下降至中間傳感器時再關一台泵，下降至下限傳感器時再關一台泵，下降至超低傳感器時再關一台泵，這時水泵全部關閉。

四、GKY儀表外形尺寸

    多台泵專用控制GKY儀表外型爲130（深）×149（寬）×74（高），開空尺寸爲151（寬）×76（高），單位：mm 。如下圖：

    儀表面闆可以進行供水排水設置。

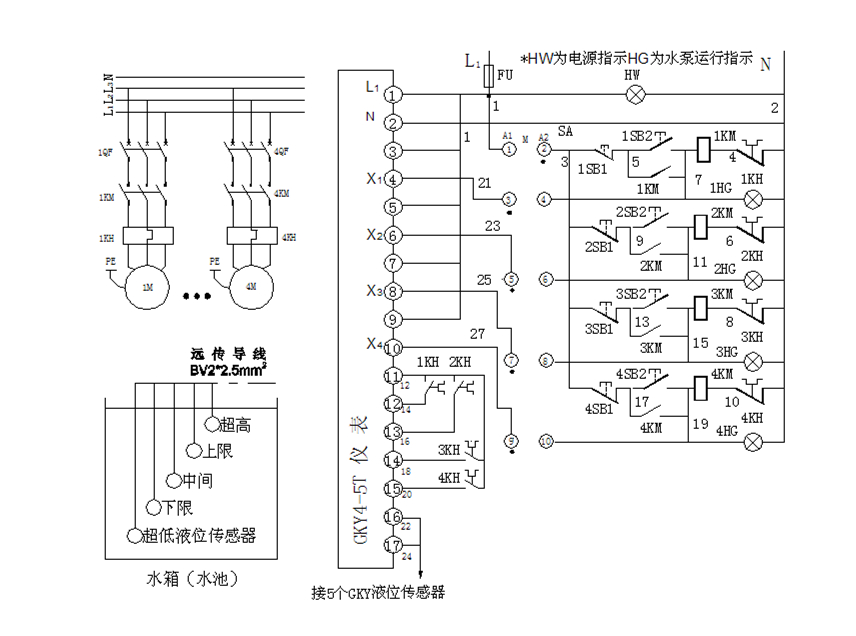

五、典型應用設計方案（以GKY4X4A/1-5T爲例）

這是四台泵循環交替使用的液位控制方案，采用GKY4-5T儀表。三台泵、二台泵的設計方案分别采用GKY3-4T、GKY2-3T儀表，設計圖做相應的簡化即可。
