GKY通用液位控制儀專用于供水排水系統，可以根據需要設置爲供水型（G）或排水型（P）。供水型下限無水開泵，上限有水時關泵。排水型上限有水開泵，下限無水時關泵。有GKY-2T、GKY-4T兩種型号。

GKY-2T：配上下限2個GKY液位傳感器，具有液位顯示、手動、自動、手動自動轉換、故障報警等功能。

GKY-4T：在GKY-2T的基礎上增加了超高、超低液位傳感器。這樣，即使上下限傳感器失靈，超高超低傳感器也可以起到開泵關泵的作用，因而具有雙保險高可靠性。同時也新增了超高超低水位報警功能，這個功能還可以根據需要進行設置：即選擇超高水滿報警、超低缺水報警、超低超高同時報警或者都不報警。

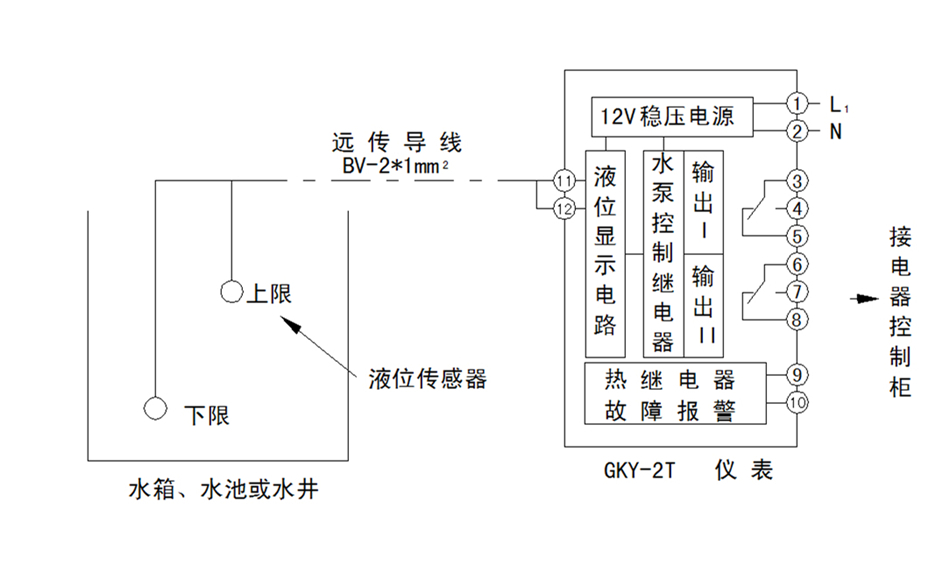

一、GKY-2T工作原理

★水泵控制繼電器有兩種工作方式，供水型低水位吸合高水位斷開，排水型高水位吸合低水位斷開。繼電器輸出I、輸出II同步動作，觸點負荷220V10A。

★熱繼電器故障報警可接電氣控制櫃熱繼電器常開觸點，當水泵電流過大，熱繼電器常開觸點閉合，則出現故障報警。這時應先查明故障原因，處理後再按下熱繼電器複位按鈕，系統可恢複正常。使用時應注意熱繼電器常開觸點爲無源觸點。

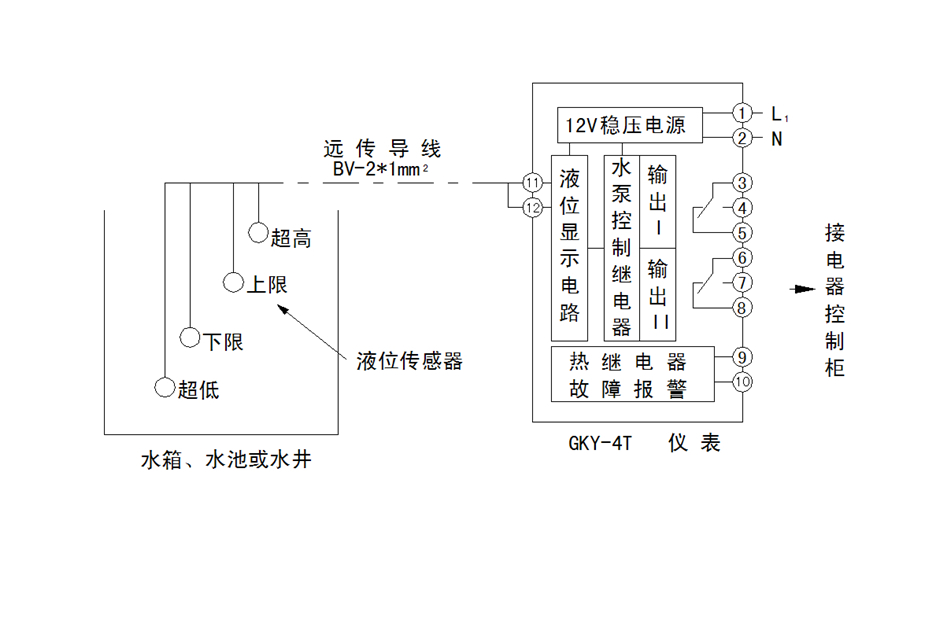

二、GKY-4T工作原理圖

★水泵控制繼電器有兩種工作方式，供水型低水位吸合高水位斷開，排水型高水位吸合低水位斷開。繼電器輸出Ⅰ、輸出Ⅱ同步動作，觸點負荷220V10A。

★熱繼電器故障報警可接電氣控制櫃熱繼電器常開觸點，當水泵電流過大，熱繼電器常開觸點閉合，則出現故障報警。這時應先查明故障原因，處理後再按下熱繼電器複位按鈕，系統可恢複正常。使用時應注意熱繼電器常開觸點爲無源觸點。

★在GKY-2T的基礎上增加了超高、超低液位傳感器。這樣，即使上下限傳感器失靈，超高超低傳感器也可以起到開泵關泵的作用，因而具有雙保險高可靠性。同時也新增了超高超低水位報警功能，這個功能還可以根據需要進行設置：即選擇超高水滿報警、超低缺水報警、超低超高同時報警或者都不報警。

三、GKY儀表外形尺寸

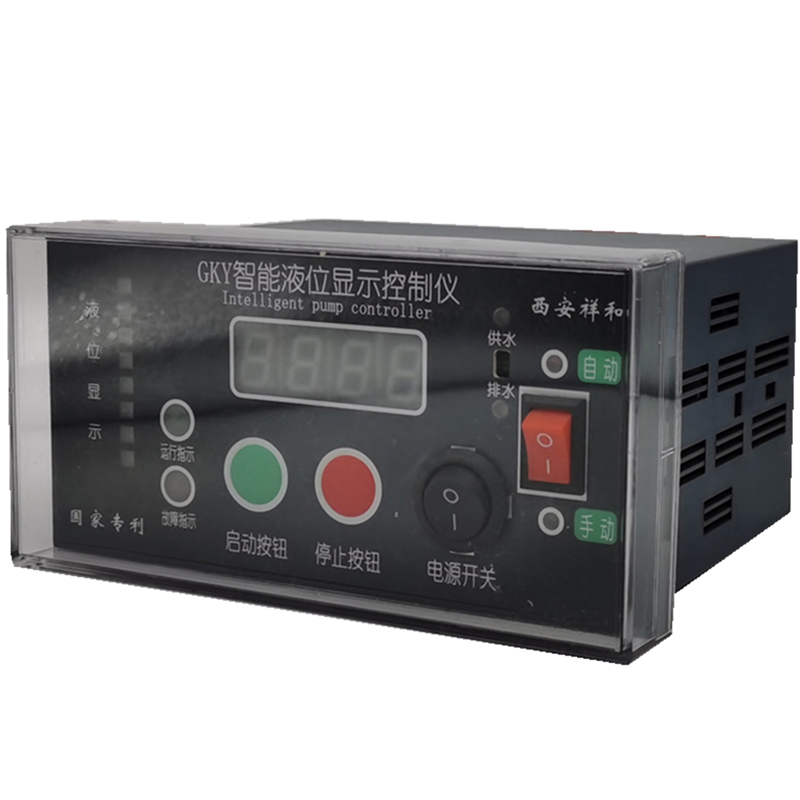

    GKY儀表外型爲130（深）×149（寬）×74（高），開空尺寸爲151（寬）×76（高），單位：mm 。GKY面闆示意圖爲：

★撥動開關可選擇儀表供水和排水工作方式。供水型可用于低水位開泵高水位停泵的供水系統，排水型可用于高水位開泵低水位停泵的排水系統。

★按下手動自動轉換開關，可以選則水泵控制方式：選擇“自動”，則水泵處于自動工作狀态。選擇“手動”，則按下儀表的啓動按鈕，水泵起動；按下停止按鈕，水泵停止。

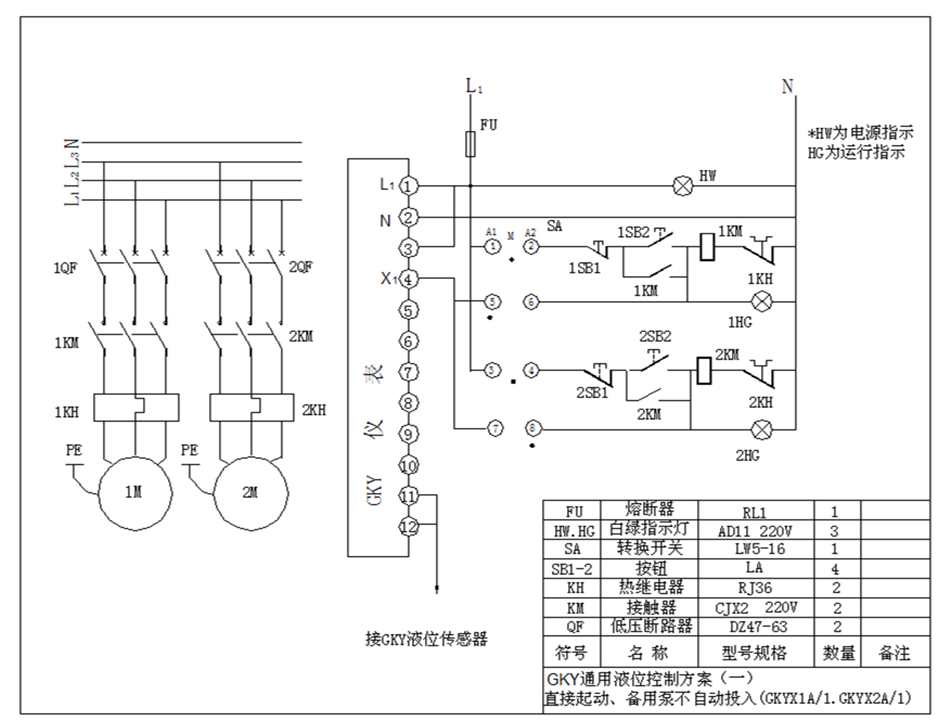

三、典型應用設計方案

GKY儀表可以選擇GKY-2T或GKY-4T。GKY-4T在GKY-2T的基礎上增加了超高、超低液位傳感器，這樣即使上下限傳感器失靈，超高超低傳感器也可以起到開泵關泵的作用，所以具有雙保險高可靠性，同時也增加了超高超低報警功能。
