GKY3X3A/1、GKY4X4A/1分别爲控制3台泵、4台泵直接啓動循環使用液位控制箱。該控制箱設置了手動自動轉換開關，将轉換開關選擇手動，按下起動按鈕時啓動，按下停止按鈕時停止。将轉換開關選擇自動，根據液位高低自動開關水泵。儀表可以設爲排水型或供水型，排水型高位啓泵低位停泵，供水型低位啓泵高位停泵，均具有多台泵循環交替使用功能。該控制箱可以做成雙層門防雨不鏽鋼控制箱，也可以配備通訊接口。

    水泵功率等級：

一、GKY3X3A/1設計方案

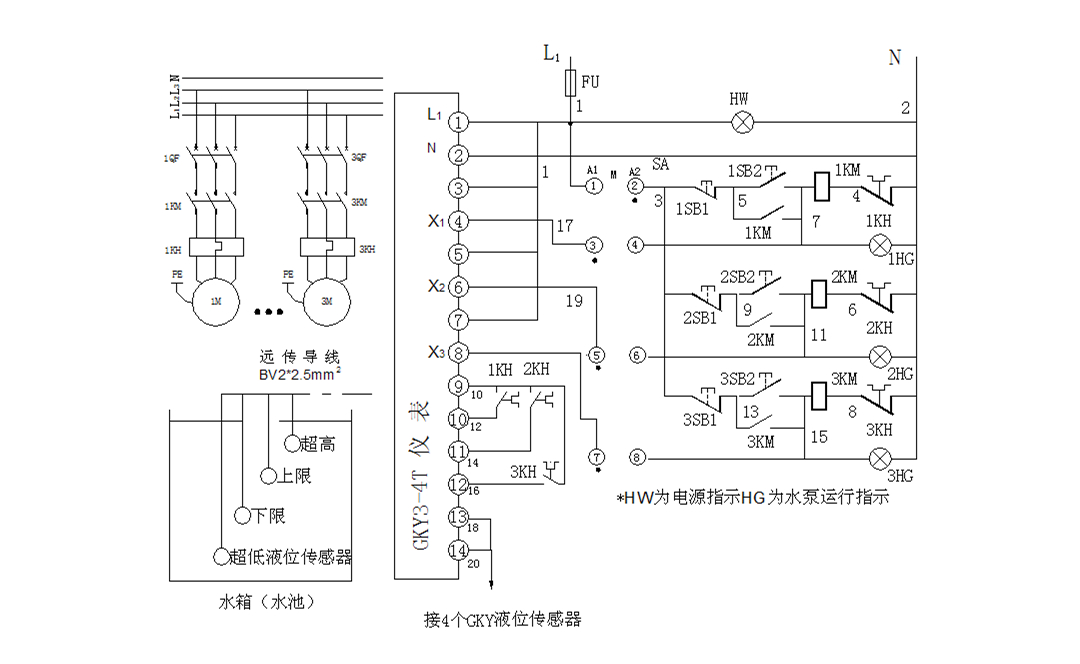

該控制箱配超高、上限、下限、超低四個液位傳感器，設計原理圖如下：

★手動自動轉換：将轉換開關打到左側檔位，即手動檔位，按下啓動按鈕則水泵啓動，按下停止按鈕水泵停止。将轉換開關打到右側檔位，即自動檔位，則三台泵循環交替使用/應急時同時自動。

★三台泵循環交替使用/應急時同時自動：撥動儀表上的選擇開關，選擇供水或排水。

*供水時：在水位低于上限傳感器時啓動一台泵供水，水位上升至超高時停泵。當水位再次下降至上限傳感器時則啓動另一台泵，如此三台泵循環交替使用。如果一台泵供水不及時，水位繼續下降，低于下限傳感器時則啓動第二台泵。如果兩台泵工作仍不能及時供水，水位繼續下降至超低以下時啓動第三台泵，這時三台泵同時工作。關泵時按照先開先關的順序，逐步關泵。水位上升至下限傳感器時關一台泵，上升至上限傳感器時再關一台泵，上升至超高再關第三台泵，這時三台泵全部關閉。

*排水時：在水位高于下限傳感器時啓動一台泵排水，水位下降至超低時停泵。當水位再次上升至下限傳感器時則啓動另一台泵，如此三台泵循環交替使用。如果一台泵排水不及時，水位繼續上升，高于上限傳感器時則啓動第二台泵。如果兩台泵工作仍不能及時排水，水位繼續上升至超高以下時啓動第三台泵，這時三台泵同時工作。關泵時按照先開先關的順序，逐步關泵。水位下降至上限傳感器時關一台泵，下降至下限傳感器時再關一台泵，下降至超低時再關第三台泵，這時三台泵全部關閉。

★故障報警：如果一台泵出現故障，儀表則發出聲光報警，同時另一台泵自動投入工作。

★超時換泵：如果一台泵工作時間太長，超過6小時，則自動換另一台泵工作。

★超低超高水位報警報警：供水型超低傳感器缺水報警，排水型超高傳感器水滿報警。

二、GKY4X4A/1設計方案

★手動自動轉換：将轉換開關打到左側檔位，即手動檔位，按下啓動按鈕則水泵啓動，按下停止按鈕水泵停止。将轉換開關打到右側檔位，即自動檔位，則四台泵循環交替使用/應急時同時自動。

★四台泵循環交替使用/應急時同時自動：撥動儀表上的選擇開關，選擇供水或排水。

*供水時：在水位低于上限傳感器時啓動一台泵供水，水位上升至超高時停泵。當水位再次下降至上限傳感器時則啓動另一台泵，如此四台泵循環交替使用（四台泵中選一台使用）。如果一台泵供水不及時，水位繼續下降，低于中間傳感器時則啓動第二台泵（四台泵中選二台使用）。如果兩台泵工作仍不能及時供水，水位繼續下降至下限以下時啓動第三台泵（四台泵中選三台使用）。如果三台泵工作仍不能及時供水，水位繼續下降至超低以下時啓動第四台泵。這時四台泵同時工作。關泵時按照先開先關的順序，逐步關泵。水位上升至下限傳感器時關一台泵，上升至中間傳感器時再關一台泵，上升至上限傳感器時再關一台泵，上升至超高再關第四台泵，這時四台泵全部關閉。

*排水時：在水位高于下限傳感器時啓動一台泵排水，水位下降至超低時停泵。當水位再次上升至下限傳感器時則啓動另一台泵，如此四台泵循環交替使用（四台泵中選一台使用）。如果一台泵排水不及時，水位繼續上升，高于中間傳感器時則啓動第二台泵（四台泵中選二台使用）。如果兩台泵工作仍不能及時排水，水位繼續上升至上限時啓動第三台泵（四台泵中選三台使用）。如果三台泵工作仍不能及時排水，水位繼續上升至超高時啓動第四台泵，這時四台泵同時工作。關泵時按照先開先關的順序，逐步關泵。水位下降至上限傳感器時關一台泵，下降至中間傳感器時再關一台泵，下降至下限傳感器時再關一台泵，下降至超低時再關第四台泵，這時四台泵全部關閉。

★故障報警：如果一台泵出現故障，儀表則發出聲光報警，同時另一台泵自動投入工作。

★超時換泵：如果一台泵工作時間太長，超過6小時，則自動換另一台泵工作。

★超低超高水位報警報警：供水型超低傳感器缺水報警，排水型超高傳感器水滿報警。

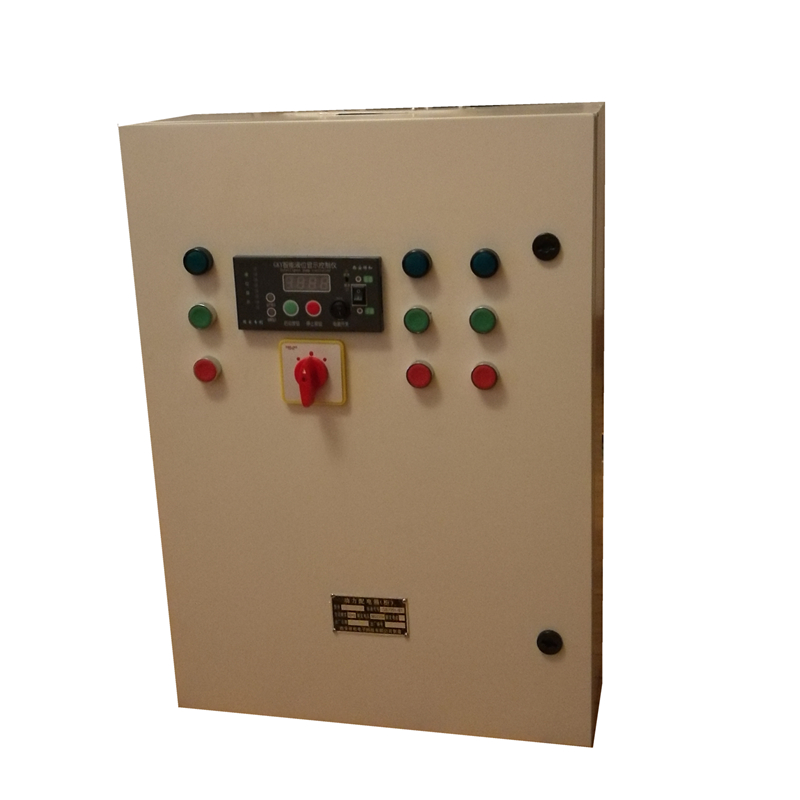

三、外形尺寸

    将轉換開關打到左邊，按下綠色按鈕水泵啓動；按下紅色按鈕水泵停止工作。将轉換開關打到右邊，控制箱自動循環使用。均爲500*600*200的箱體，功率大于22KW的水泵建議采用軟啓動控制箱。該控制箱可以做成雙層門防雨不鏽鋼控制箱，也可以配備通訊接口。
